PREZENTARE APLICAŢIE TOLERANŢE

Aplicaţia TOLERANŢE serveşte pentru stabilirea rapidă a :

            - Unui ajustaj şi a toleranţelor lui atât pentru arbore cât şi pentru alezaj.

            - Toleranţele pentru montarea rulmenţilor în carcasă

            - Toleranţele pentru montarea rulmenţilor pe arbore

            - Toleranţe pentru montarea penelor (pe arbore şi în butuc)

            - Abaterile de la paralelism

            - Abaterile de la planeitate

            - Abaterile de la cilindricitate

            - Bataia radială

- Recomandări pentru utilizarea diferitelor ajustaje

- Recomandări pentru utilizarea rugozităţilor suprafeţelor

Aplicaţia este simplă şi uşor de utilizat.

Totul se reduce la:

            - introducerea valorii cotei respective

            - selectarea clasei de precizie

            - selectarea felului ajustajului

Aplicaţia prezintă marea facilitate că oferă lista de ajustaje, disponibile în calsa de precizie selectată, cu denumiri sugestive (ca de exemplu presat, alunecător, semiliber, larg etc.) pe langa simboale literale (ca de ex. H6/g5), pe care totusi le afişează.

La lansarea aplicaţiei apare meniul principal:

Din acest meniu se selectează sistemul in care doriţi să lucraţi (alezaj unitar sau arbore unitar).

1. SISTEMUL ALEZAJ UNITAR

Dacă selectaţi <alezaj unitar> apare următoarea fereastră:

Se introduce cota (de exemplu 45) şi se selectează clasa de precizie din lista care se oferă în colţul din dreapta sus (de exemplu H7), şi apare următoarea fereastră:

Se dă click pe unul din butoanele ajustajelor disponibile (scrise cu negru) de exemplu <aderent>  , moment în care se activează butonul <continuare> şi aparea fereastra:

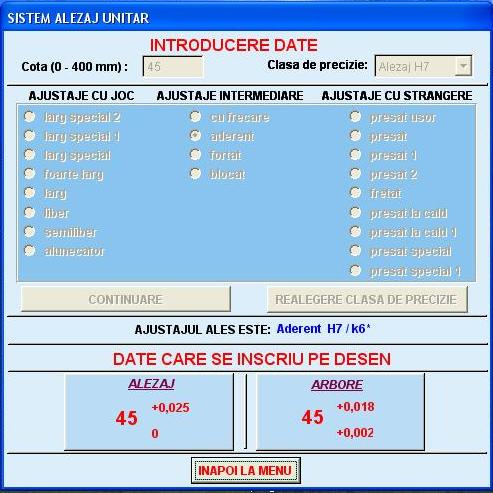

Dacă se dă click pe butonul <continuare> aparea fereastra cu rezultatele finale:

2. SISTEMUL ARBORE UNITAR

Lucrează în mod similar cu alejaul unitar descris mai sus.

3. RULMENT ÎN CARCASĂ

Selectaţi din meniul principal <Rulment în carcasă>. În  fereastra care apare introduceti cota exterioară a rulmentului şi selectaţi ajustajul dorit din cele care se oferă. Apare fereastra:

După selectarea ajustajului se activează butonul <Continuare> pe care dacă îl apăsaţi apare fereastra cu rezultatele finale:

4. RULMENT PE ARBORE

Lucrează în mod asemănător cu <rulment in carcasă>

Selecţati dim meniul principal <Rulment pe arbore>

şi apar ferestrele:

5. PENE

Selectaţi din meniul principal <Pene> şi în fereastra care apare introduceţi lăţimea penei.

Apare fereastra:

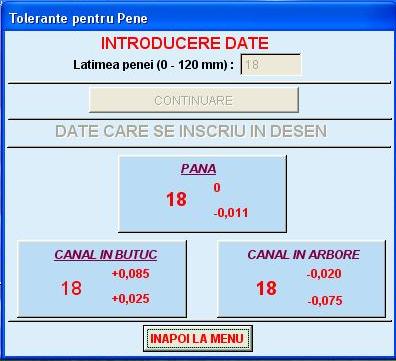

Dacă apăsaţi butonul <continuare> apare fereastra cu rezultatele finale:

6. PARALELISM

Selectaţi din meniul principal <Paralelism> şi în meniul care apare introduceţi valoarea cotei pt. care doriţi abaterea admisibilă de la paralelism, şi apare:

Selectaţi clasa de precizie dorită şi se activează butonul <continuare>:

Apasati pe butonul <continuare> şi aparea fereastra de mai jos cu rezultatul final:

7.PLANEITATE

Selectaţi din meniul principal <planeitate> , introduceţi cota şi selectaţi clasa de precizie. Apare:

Apăsaţi butonul <Continuare> şi apare fereastra cu rezultatele finale:

8.BATAIE RADIALĂ

Selectaţi din meniul principal <Bătaie radială>, introduceţi , cota şi selectaţi clasa de precizie dorită în fereastra care apare:

Apăsaţi butonul <Continuare> şi apare fereastra cu rezultatul final:

9. RECOMANDĂRI

Selectaţi din meniul principal <RECOMANDĂRI>

Apare ferastra:

Cu bara de rulare verticală puteţi defila textul în ambele ferestre pentru a ceti recomandările de utilizare a ajustajelor (fereasra din stânga ) sau alegerea rugozităţii suprafeţelor (fereastra din dreapta).
